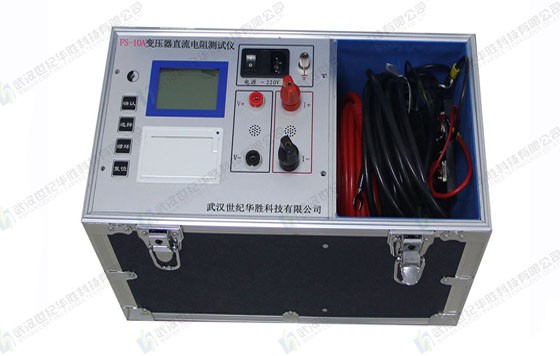

直流電阻的測量是變壓器、互感器、電抗器、電磁*作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，*作簡便，可實現直阻的快速測量。
FS系列變壓器直流電阻測試儀性能特點
1、整機由高速單片機控制，自動化程度高，*作簡便。
2、儀器采用全新電源技術，測量范圍寬。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、響應速度快，儀器測量數據穩定，儀器測試過程中自動刷新數據。
5、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
6、儀器內部帶有不掉電時鐘。
7、儀器內部具有不掉電存儲器，可永久保存數據。
FS系列變壓器直流電阻測試儀技術指標
1、輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA
2、分辨率：0.1μΩ
3、量程： 100Ω-100KΩ (<5mA檔)
1Ω-500Ω (40mA檔)
100mΩ-100Ω (200mA檔)
5mΩ-20Ω (1A檔)
1mΩ-4Ω (5A檔)
0.5mΩ-2Ω (10A檔)
4、準確度： 0.2%
5、工作溫度：0～40℃
6、工作濕度：<90%RH，不結露
7、外形尺寸:長390mmX寬200mmX高290mm
儀器別稱
變壓器直流電阻快速測試儀，直流電阻速測試儀，變壓器繞組直阻儀，電抗器直阻儀，電機直流電阻測試儀，直阻儀。
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
|
10 |
DL/T 845.3—2004 |
電阻測量裝置通用技術條件第3部分：直流電阻測試儀 |
?
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
