概述

FS500是配網電容電流測試的技術革命，華勝公司專利產品。我國35kV(66kV)及以下電壓等級電網采用中性點不接地方式。當電力系統發生單相接地短路時，三相線電壓仍然保持對稱，對用戶沒有影響，所以規程規定可以繼續運行2小時，提高了配網供電可靠性。但是接地點存在接地電容電流，可能燒壞電氣設備，因此，規程規定當35kV或10kV電網接地電容電流分別大于10A和30A時，應裝設消弧線圈補償接地電容電流。因此，對配電網接地電容電流的測試是很重要的試驗項目。FS500P配網電容電流測試儀摒棄一次側直接測試法的缺點，通過二次側測試，具有原理先進、接線簡單、使用安全、測試準確的特點。

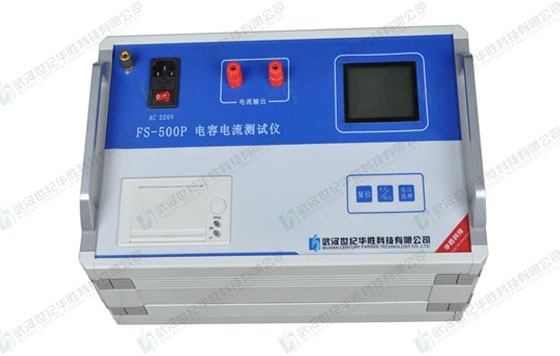

FS500P配網電容電流測試儀主要特點

☆ 原理先進：通過PT二次側開口三角形異頻感應測試。

☆ 接線接單：輸入接線通過PT二次側開口三角形。

☆ 安全可靠：低壓*作，異頻小信號，對PT的保護和測量信號無影響。

☆ 使用方便：不停電測試。

☆ *作方便：大屏幕液晶顯示，中文菜單，*作非常簡便。

FS500P配網電容電流測試儀技術參數

☆ 電容電流測量范圍： 0.3μF～125μF ，1A～250A

☆ 測量誤差：0.3μF～90μF，1A～160A時，≤5% ;90μF～125μF，160A～250A時，≤10%

☆ 工作溫度：-10℃～50℃

☆ 相對濕度：≤80%

☆ 工作電源：AC 220V±10% 50±1Hz

☆ 外行尺寸：350mm×200mm×150mm

☆ 儀器重量：5kg

☆ 使用電網電壓等級：1kV～66kV

產品別稱

配網等效電容測試儀，全自動電容電流測試儀，中性點電容電流測試儀，小接地系統電容電流測試儀，配網中性點電容電流測試儀。

?

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

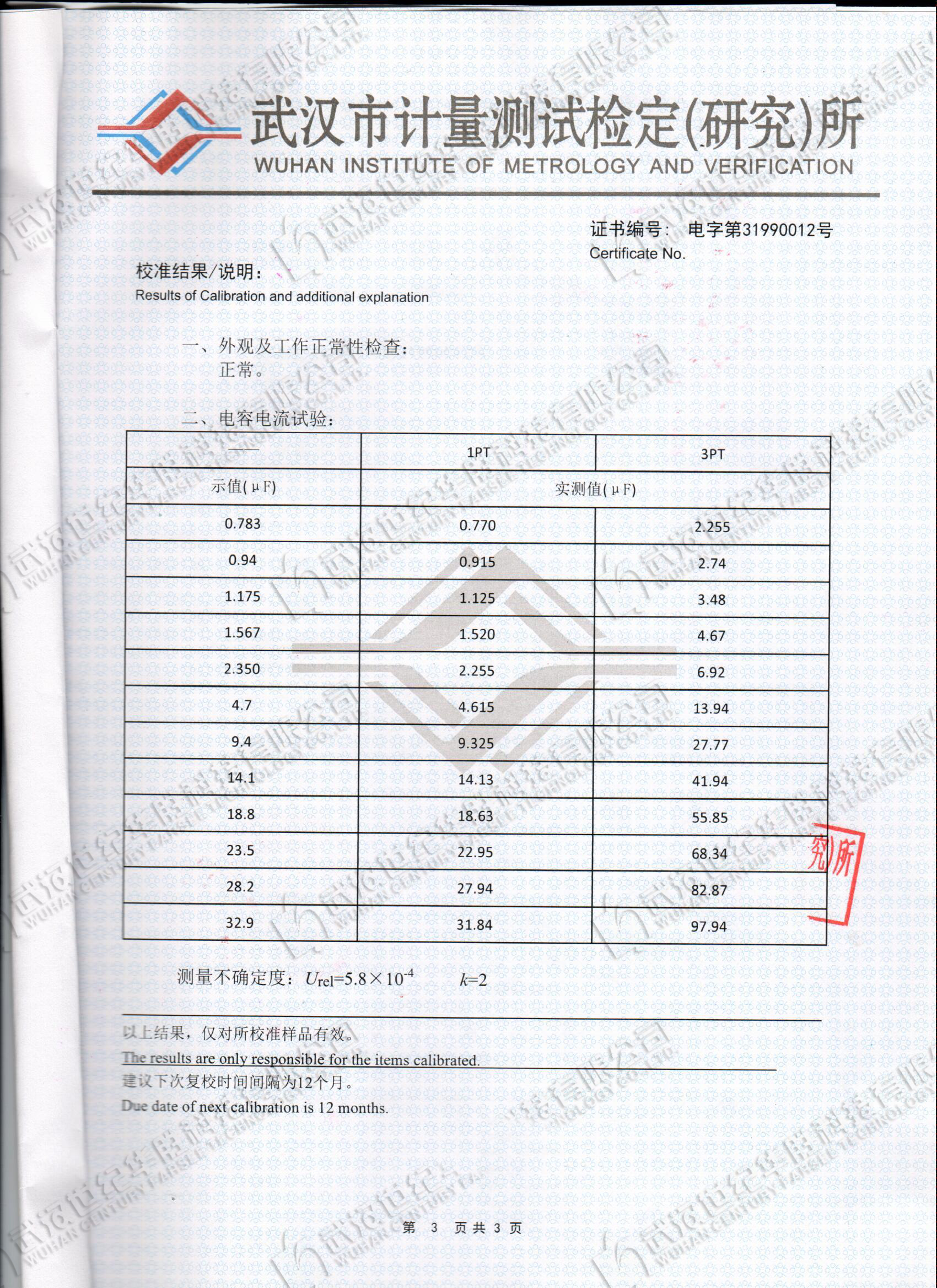

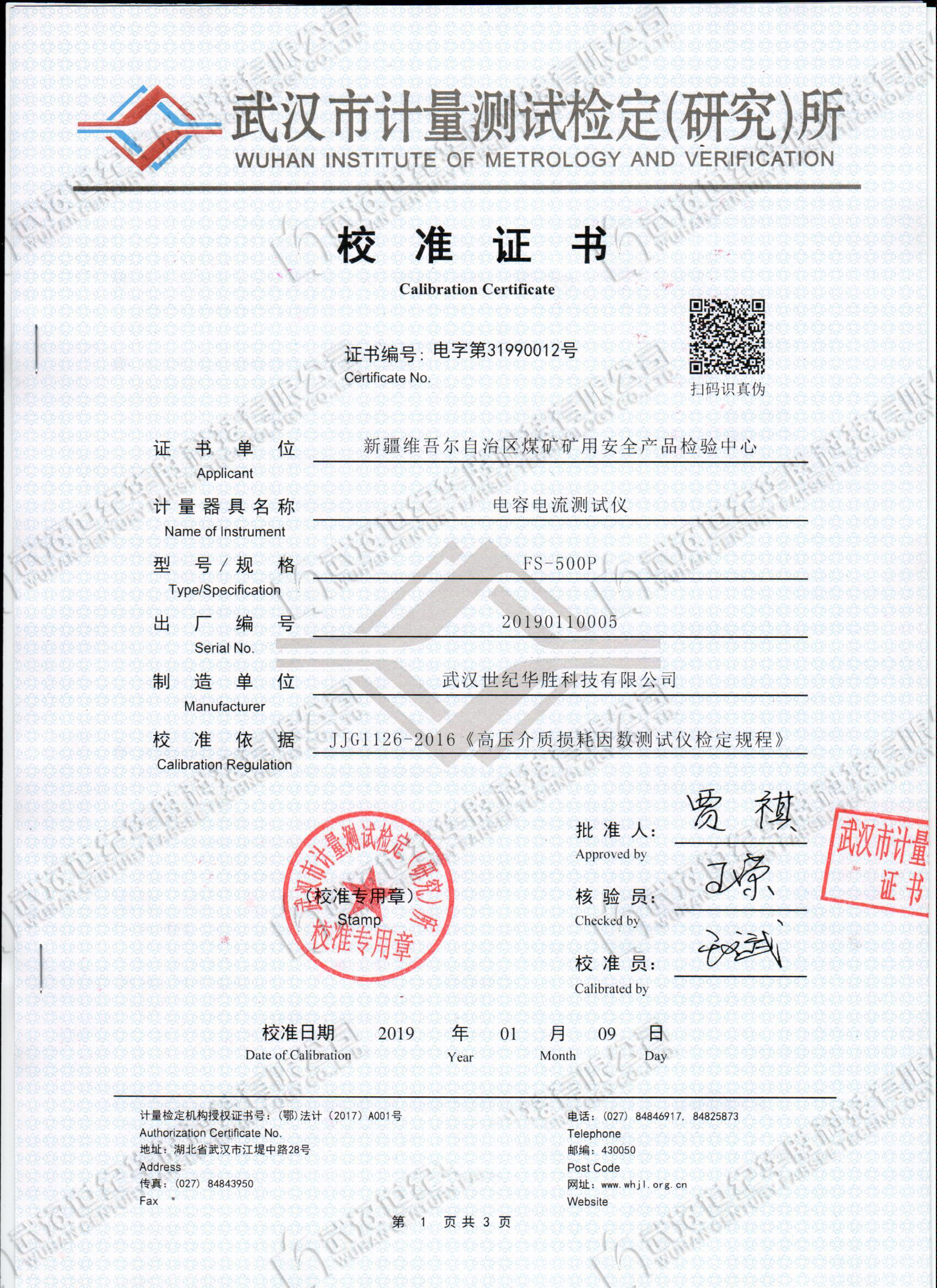

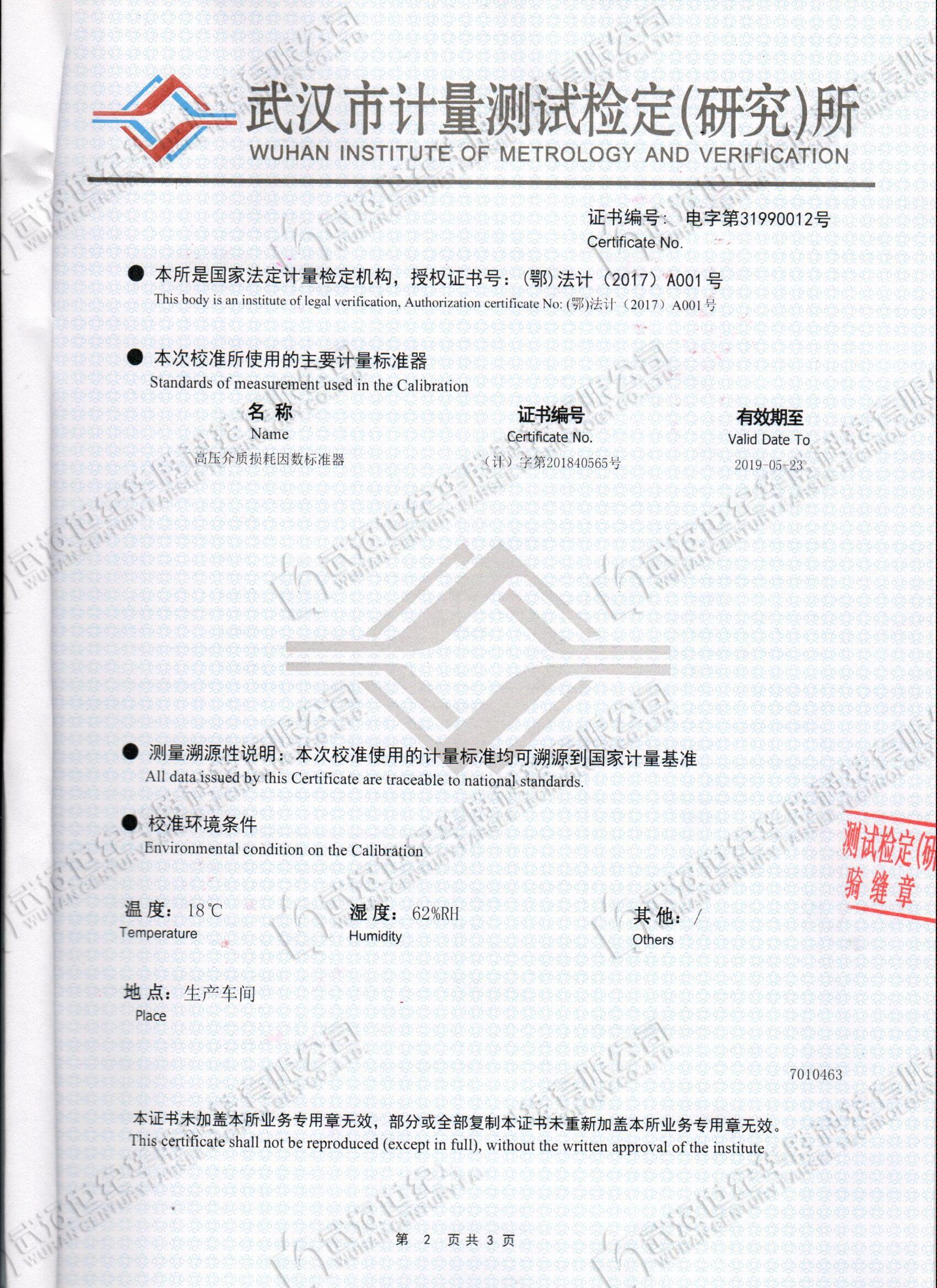

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
