產品說明書
產品圖集

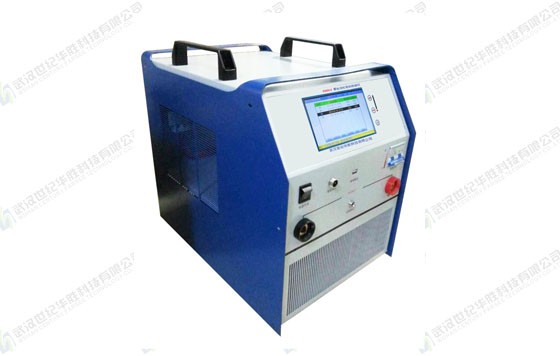

產品視頻該產品集蓄電池恒流恒功率放電，單體監測，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為各類電池和UPS電源維護提供全面科學的檢測手段。
? ? 該產品廣泛應用于通信、電力、軌道交通、能源、部隊等行業，根據各行業需要對蓄電池組進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的最佳助手。
? ? ?蓄電池組充放檢電一體機=蓄電池組恒流放電+蓄電池組智能充電+單體電池電壓監測+蓄電池組活化? ? ?
?
※產品特點：
1、集充電、放電、單體電壓檢測和整組活化四大功能一體，功能齊全，一機多用。
2、充放電電壓范圍寬,單機電流大，可為不同類型的鉛酸蓄電池、堿性蓄電池充放電，一機多用，減少企業成本，降低維護人員勞動強度。
3、七寸彩色觸摸液晶顯示器，顯示效果清晰優美；全中文人機對話式操作界面，易讀易操作，美觀實用，操作使用簡便。
4、恒流放電、智能三段式自動充電，實時在線檢測每節單體電池電壓，可設定電壓、電流、時間、容量等參數，自動按照設定參數完成蓄電池組各種的測試。
5、在充放電過程中可修改充放電電流、電壓、容量、時間等參數，無需退出充放電運行就可以按照新修改的參數充放電。在充放電過程中可以人為干預，手動終止充放電。
6、具有多種安全保護措施：充放電纜正負極性接反，反接指示燈亮并發出報警聲音；充放電電流超過設定值，電壓高于或低于設定值，溫度異常，設備能自動報警并停止充放電。
7、可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。
8、測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。
9、上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。
10、?具有快速連接功能，操作使用簡單。
※選型參數
1、公共參數：
|
顯示方式 |
7寸彩色觸摸液晶顯示器 |
|
放電負載 |
高效能合金電阻（安全性佳） |
|
充電單元 |
高效智能高頻開關電源 |
|
冷卻方式 |
強制風冷式 |
|
蓄電池類型 |
鉛酸電池，堿性電池 |
|
充放電檢測方式 |
蓄電池組脫離原系統 |
|
充放電電流精度 |
（分辨率?0.1A?精度?1A） |
|
充放電壓精度 |
（分辨率?10mV?精度?0.1V） |
|
放電終止條件 |
整組電壓下限、單體電壓下限（可設置多節）、放電時間、放出容量、手動終止 |
|
充電終止條件 |
整組電壓上限、單體電壓上限（可設置多節）、充電時間、充入容量、手動終止 |
|
單體電壓監測范圍（選配） |
0.500V～16.00V（分辨率1mV?精度?10mV） |
|
充放電時間 |
0～99小時59分可設置 |
|
充放循環次數 |
1～9次可設置 |
|
充放間隔時間 |
1分鐘～99小時可設置 |
|
數據存儲空間 |
內置256M+外置4G(標配)SD卡，存儲位置可選 |
|
警報產生及安全措施 |
測試電纜正負極性接反；充放電電流超過設定值；電壓高于或低于設定值；溫度異常；風扇故障等，設備能自動報警并停止放電。 |
|
數據分析軟件 |
可聯機啟動測試并進行實時監測 |
|
數據分析及打印項目 |
充放電電壓、充放電電流、充放電時間、充放電容量，單體容量等設定及實測項目的動態資料顯示及打印。 |
|
工作溫度 |
-20～55℃ |
|
相對濕度 |
90%(40±2℃) |
|
大氣壓力 |
(70～106)kPa |
?
2、選型參數（備注：公司承接特殊電壓、電流等級充放電機定制）
|
產品類別 |
110V |
110V/96V兼容 |
110V/96V/48V兼容 |
?寬電壓型 |
寬電壓范圍、大電流定制型 |
|
電池組電壓類型 |
110V |
110V?、96V |
110V?、96V、48V |
10～120V |
0～150V |
|
最大充放電電流 |
40A/80A/ 120A |
40A/80A/ 120A/160A |
50A/100A /150A |
50A/100A /150A/200A |
100A/200A/ 300A/400A |
|
充放電電壓范圍 |
87～150V ? |
110V:90～150V 96V:80～120V |
110V:90～150V 96V:80～120V 48V:40～60V |
10～300V |
0～150V |
|
單體電池數 |
根據實際節數配置 （可關閉單體電壓監測功能） |
||||
|
工作電源 |
AC:220V |
AC:220V |
AC:220V |
AC:220V |
AC:380V |
|
充電電源 |
AC:380V |
AC:380V |
AC:380V |
AC:380V |
AC:380V |
|
搬運方式 |
滾輪移動便攜式??? |
滾輪移動便攜式 |
滾輪移動便攜式 |
滾輪移動便攜式??? |
機柜固定安裝式 |
|
主機尺寸 |
520㎜×350㎜×515㎜ |
590㎜×340㎜×600㎜ |
400㎜×500㎜×800㎜ |
770㎜×435㎜×820㎜ |
600㎜×600㎜×1850㎜ |
|
主機重量 |
45 Kg |
45Kg |
50 Kg |
60 Kg |
230Kg |
|
包裝方式 |
木箱 |
||||
|
?包裝重量 |
60Kg |
60Kg |
65Kg |
75Kg |
230Kg |
|
運輸方式 |
鐵路、汽運、海運 |
||||
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
