一、產品簡介

FS5050互感器現場校驗儀是一種輕便實用的對電流互感器進行現場檢測的設備——電流;本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按國家標準測量電流互感器的比差和角差，還可測量電流1%~120%間任意百分比的比差和角差;可直接測量電流互感器和電壓互感器的變比;可定性的測量電壓互感器的比差和角差;可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源;高速、高可靠性的數字處理模塊;高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器還具有人性化的人機界面，提示接線和*作，且具有任何測量參數保存和測量結果打印的功能。

二、功能特點

1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。

2、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和*作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

3、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。

4、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

5、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。

6、 具有電流互感器變比、二次繞組直阻測試功能。

7、 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及*作設計，使*作變的更加方便、快捷。

8、 采用精準的軟件算法，測量數據的準確性進一步提高。

9、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。

10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。

11、直接出具現場檢定結論，合格或超差。

12、大規模存貯器可存儲現場測試數據多達2000條。

13、配備微型打印機，現場可將測試數據打印出來;也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據證書。

14、采用工程塑料模具機箱防震、防壓，保障現場*作人員的安全和設備安全。

三、技術指標

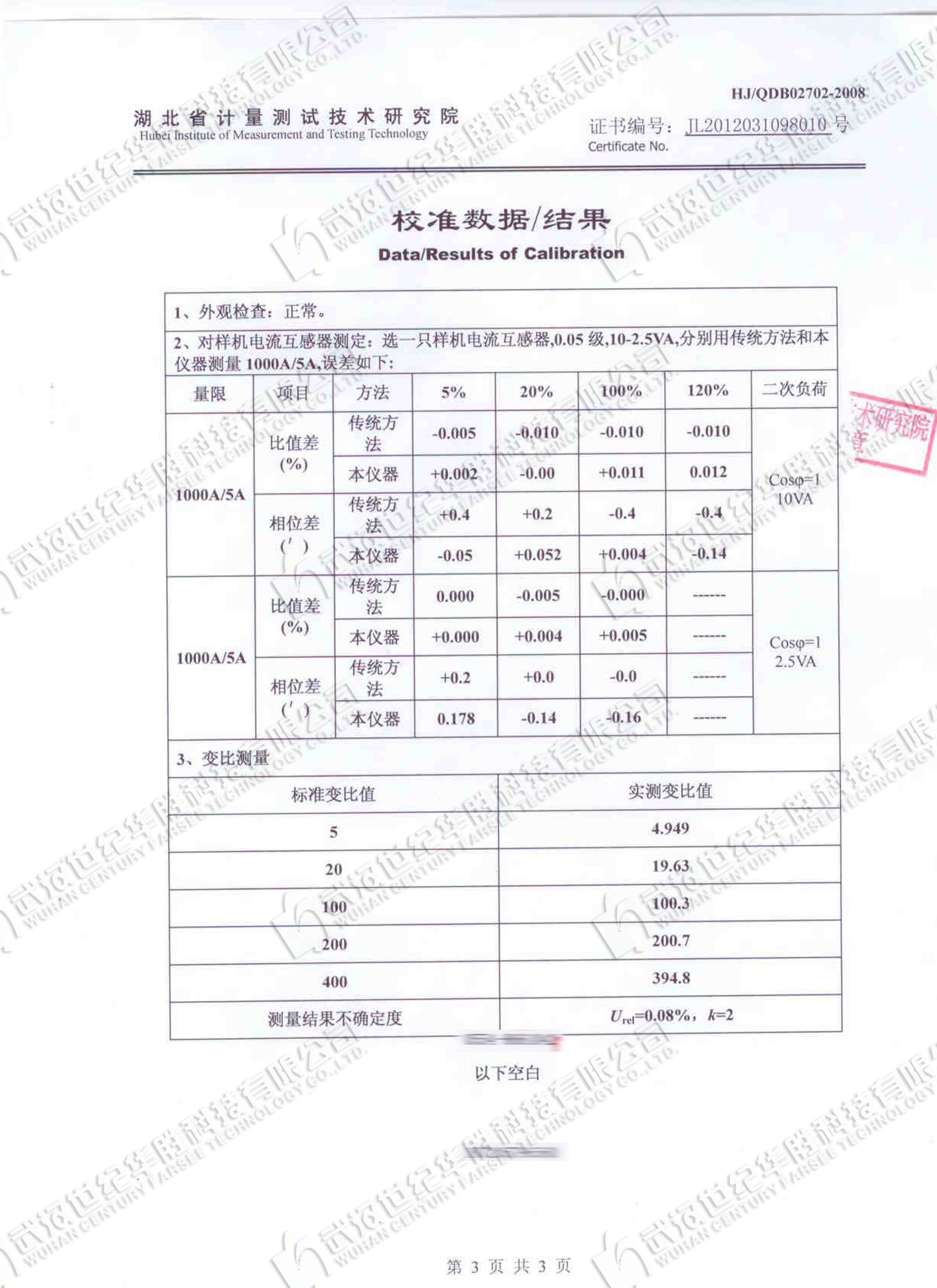

1 ：電流互感器誤差測量部分

①準確度等級：0.05S級

②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A

二次電流為5A的互感器額定一次電流范圍

5 7.5 10 15 20 25 30 40 50 60

75 80 100 120 150 160 200 250 300 315

400 500 600 630 750 800 1000 1200 1250 1500

1600 2000 2500 3000 3150 3200 4000 5000 6000 6300

二次電流為1A的互感器額定一次電流范圍

5 7.5 10 15 20 25 30 40 50 60

75 80 100 120 150 160 200 250 300 315

400 500 600 630 750 800 1000 1200 1250 1500

1600 2000 2500 3000 3150 3200 4000 5000 6000 6300

注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。

其它末在表中出現的電流互感器變比的測試方法如下：

使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。

同理其它變比使用以下處理方法：

額定一次(A) 穿心匝數 儀器一次電流(A)

80 2 40

120 2 60

8000 2 4000

12000 2 6000

③被測電流互感器工作范圍： 1%～200%

④二次負荷：2.5VA～300VA 、COSφ=0.1～1.0

⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

⑥電阻、導納測量誤差≤5.0%

測量范圍： R： 0.00Ω～20.0Ω

Y： 0.000mS～100.0mS

2：儀器消耗功率：20VA

產品別稱

計量互感器校驗儀。

?

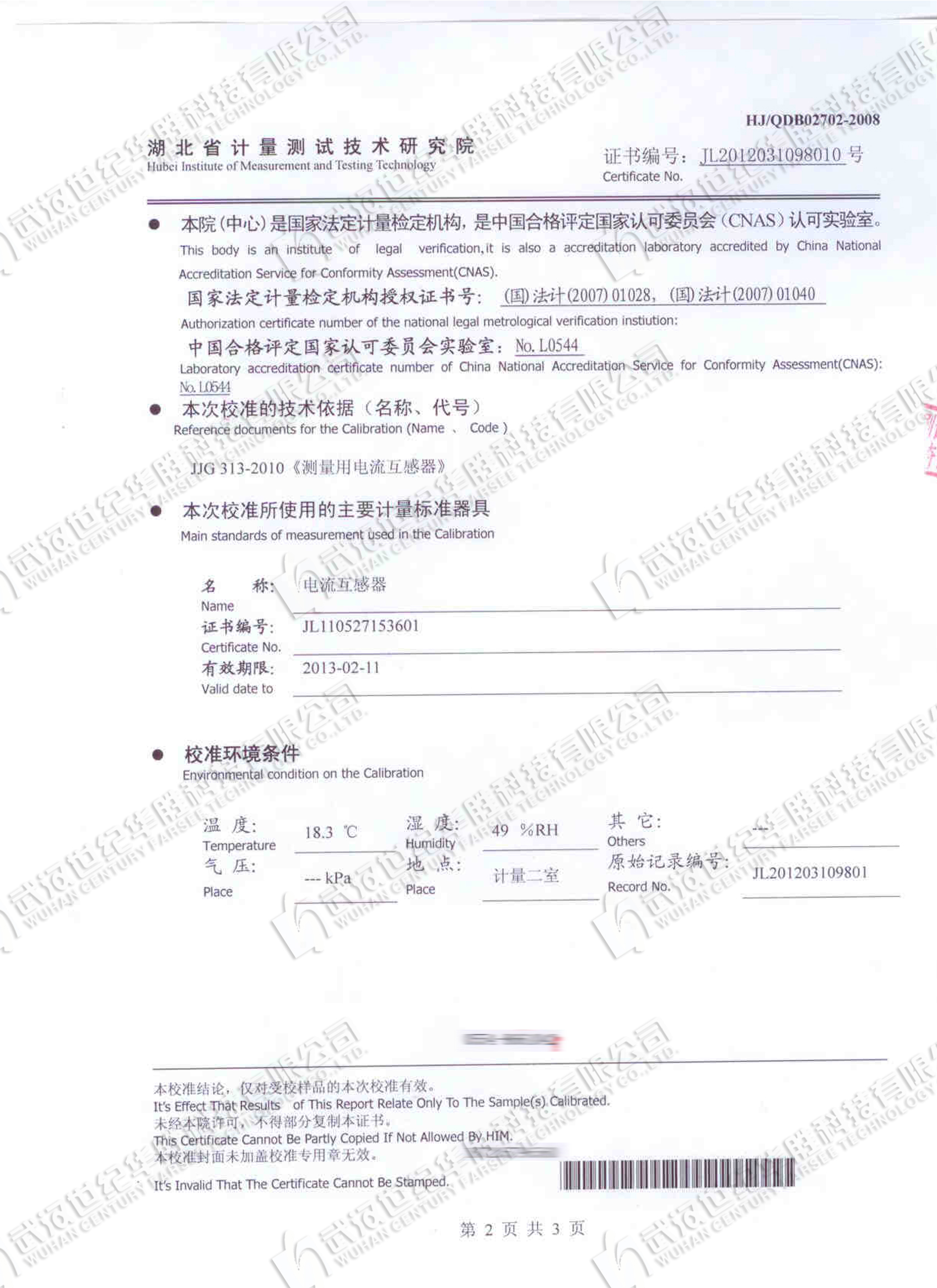

序號	標準號	標準名稱
1	GB/T 191	包裝儲運圖示標志
2	GB4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB6587.1	電子測量?jī)x器 環境試驗總綱
4	GB6587.3	電子測量?jī)x器 濕度試驗
5	GB6587.5	電子測量?jī)x器 沖擊試驗
6	GB6587.6	電子測量?jī)x器 運輸試驗
7	GB6587.8	電子測量?jī)x器 電源頻率與電壓試驗
8	GB/T6592	電工和電子測量設備性能表示
9	GB/T6593	電子測量?jī)x器質量檢驗規則
10	JJG313-2010	測量用電流互感器檢定規程
11	JJG314-2010	測量用電壓互感器檢定規程
12	GB/T1206-2006	電流互感器
13	JJG169-2010	互感器校驗儀檢定規程
14	JJG1021-2007	電力互感器檢定規程

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

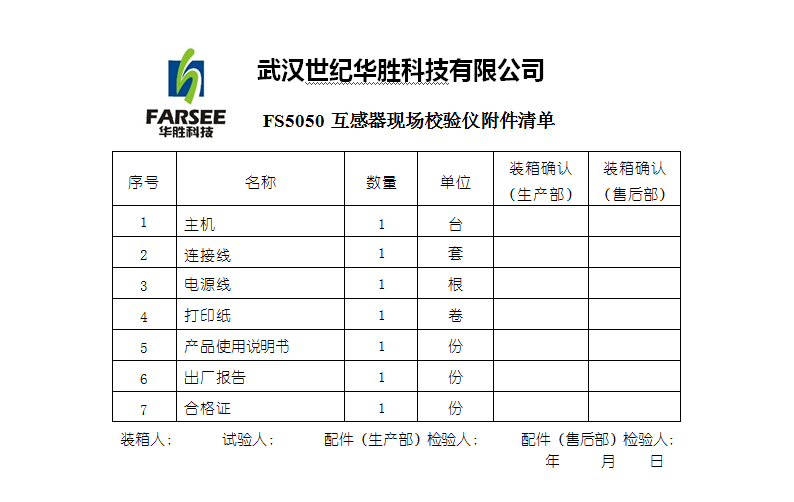

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
