產品簡介

電氣設備的高壓耐壓試驗是國家《電氣設備交接試驗標準GB50150-91》和電力行業《電力設備預防性試驗規程DL/T596—1996》規定的最重要項目之一。高壓耐壓試驗一般可分為交流耐壓試驗和直流耐壓試驗，由于直流耐壓試驗對被試品的破壞性較大，一般不推薦或者禁止使用;而交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術，其中0.1Hz超低頻技術由于試驗設備體積小、對被試品的絕緣破壞性小、接線簡單等優點，是當前國際電工委員會推薦的技術之一。特別在對大中型發電機、電動機、電力電纜等被試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器，這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且接線盒*作簡單，這就是為什么發達國家普遍采用0.1Hz超低頻耐壓技術的主要原因。

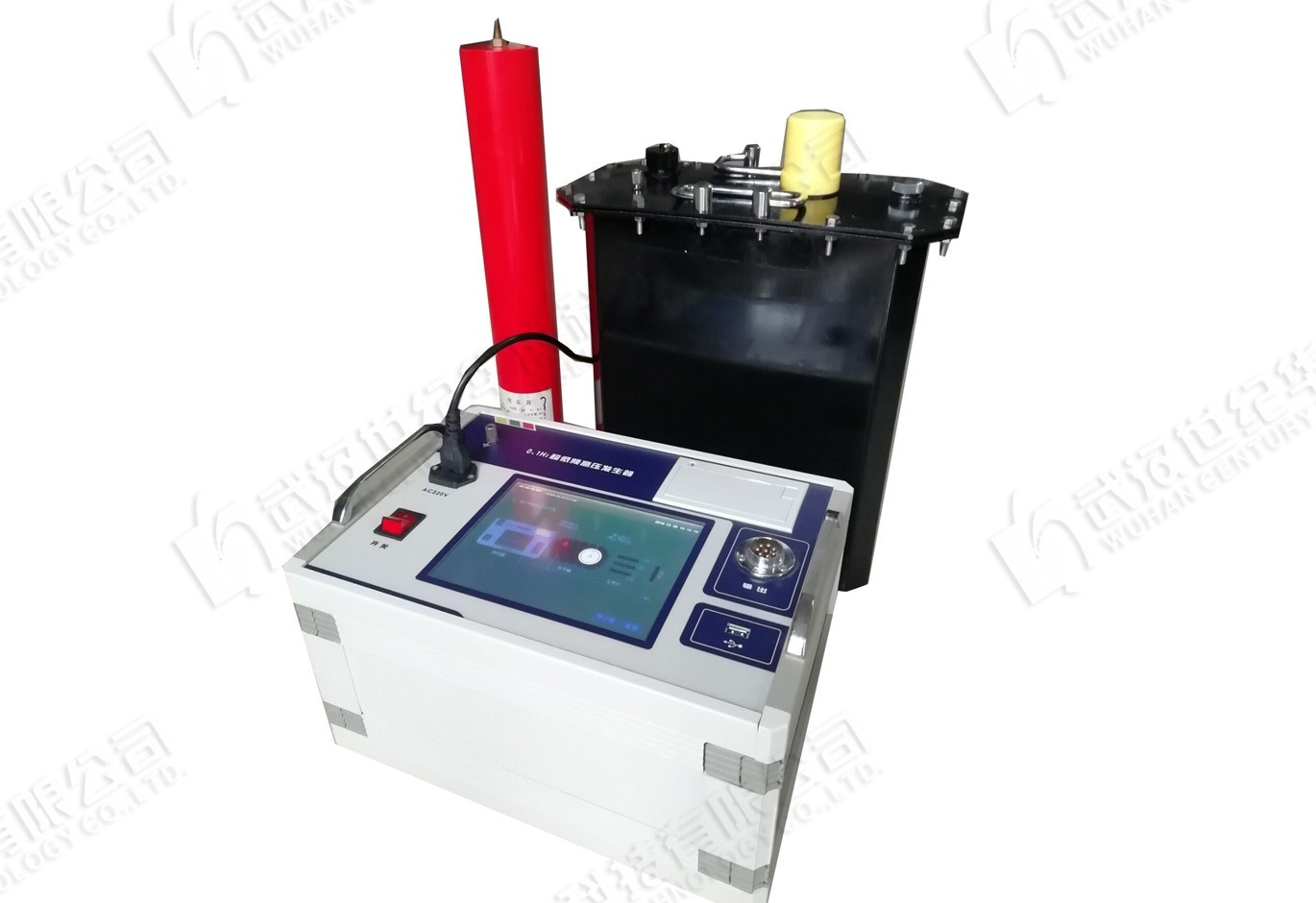

◆FS-VLF系列0.1Hz超低頻耐壓產品特點

1.技術先進：8寸工業觸摸屏，ARM處理器，智能控制，自動存儲、打印。

2. *作方便：傻瓜式接線，傻瓜式*作，因而接線簡單、*作方便。

3.保護全面：多重保護包括高壓側過壓保護、高低壓側過流保護，突然斷電保護等，保護動作迅速(動作時間≤20ms),儀器安全可靠。

4.使用安全：*作控制器和高壓發生器低壓連接，光電隔離控制，使用安全可靠。

5. 測試范圍大：0.1Hz、0.05Hz及0.02Hz三種頻率選擇，測試范圍成倍增加。

6.設備輕便：設備體積理論上只有工頻耐壓的1/500，變頻諧振的1/5，十分利于戶外作業。

7. 功能齊全：自動保存數據，接線錯誤提醒，通過USB口可將試驗數據上傳至電腦，儀器具有幫助文檔功能，無需查看說明書就能知道儀器的接線、步驟、注意事項等。

◆FS-VLF系列0.1Hz超低頻與同類產品的比較

1. 智能化程度更高：32位ARM處理器，8寸工業觸摸屏，智能控制，自動存儲、打印。

2. 使用更安全：多重保護，包括高壓側過壓保護、高低壓側過流保護，突然斷電保護等，保護動作迅速(動作時間≤20ms),儀器安全可靠;儀器具有在使用過程中斷電和突然關機不燒壞升壓器和主機的功能。

3. 測試容量更大：30kV、0.1Hz頻率下，真正最大測試絕緣電容量1.1μF(相當于10kV交聯聚乙烯絕緣1×150mm2截面電纜4~5公里長電纜)，其他等級測試容量見表1。

4. 設備一體化：運輸、使用更方便。

◆FS-VLF系列0.1Hz超低頻耐壓產品技術參數

1. 系列產品主要參數如表-1。

表-1 FS-VLF系列超低頻高壓發生器主要技術參數

?

?

2. 使用電源：220V±10%，50±5%Hz。

注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定(一般要求功率大于3kW，頻率50Hz，電壓220V±5%)，否則要使用一些輔助措施穩定發電機輸出。

3. 輸出電壓精度：

輸出高壓峰值不穩定度：≤1%

輸出電壓頻率不穩定度：≤3%

輸出電壓波形畸變率：<5%

4.使用環境：溫度-100C～+400C，濕度≤85%RH

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?

?
