概述

避雷器是電力系統中的重要設備之一。氧化鋅避雷器(MOA)是一種新型避雷器，在電力系統中使用越來越多，因此，對MOA的預防性試驗越來越重視。MOA預防性試驗項目規程規定包括直流特性試驗和交流特性試驗等。10kV(6kV)MOA廣泛使用在配電網中，用直流高壓發生器測試有很大困難。華勝FS1011氧化鋅避雷器直流特性測試儀集控制部分和30kV直流高壓發生器一體，成功解決戶外現場測試的困難，屬適合中國國情的創新產品。

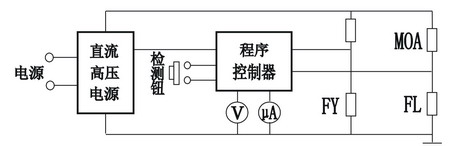

FS1011氧化鋅避雷器直流特性測試儀原理圖

?

FS1011氧化鋅避雷器直流特性測試儀主要特點

☆ 自動測量1mA下的直流電壓U1mA和0.75U1mA下的泄漏電流I0

☆ 直流高壓發生器、測量、控制一體化結構。

☆ 體積為同類產品的70%，特別適應現場使用。

☆ 接線簡單，*作安全，使用方便。

氧化鋅避雷器直流特性測試儀技術參數

☆ 工作電源：220V±10%，50±0.5Hz

☆ 測量范圍：電流0～1000μA 電壓0～30kV

☆ 測試精度：±(1%+1個字)

☆ 儀器重量、體積：5kg ，373×255×275mm3

☆ 適用10kV及以下電壓氧化鋅避雷器直流耐壓測試

產品別稱

氧化性避雷器直流特性測試儀 10kV氧化鋅避雷器測試儀，避雷器測試儀。

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
