一、概述

絕緣油介電強度測試儀是我公司科研技術人員，依據國家標準GB507-86及行標DL-474?4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

二、儀器特點

1. 三杯一體式設計

2. 儀器采用大容量單片機控制，工作穩定可靠;

3. 儀器內設寬范圍看門狗電路杜絕了死機現象;

4. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇;

5. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生;

6. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確;

7. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好;

8. 便攜式結構，易于移動，戶內外使用均很方便。

三、技術指標

1. 升壓器容量 1.5 kVA

2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選

3. 輸出電壓 0～80 kV

4. 測量精度 ±(2%+2字)

5. 電源畸變率 <1%

6. 顯示方式 大屏幕液晶漢字顯示

7. 電極間隙 標準2.5 mm

8. 外形尺寸 760 mm×670 mm×770 mm

9. 儀器重量 48kg

四、使用條件

1. 環境溫度 0～40℃

2. 相對濕度 ≤85%

3. 工作電源 AC 220V ± 10%

4. 電源頻率 50Hz±1Hz

5. 功率消耗 <200 W

?

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

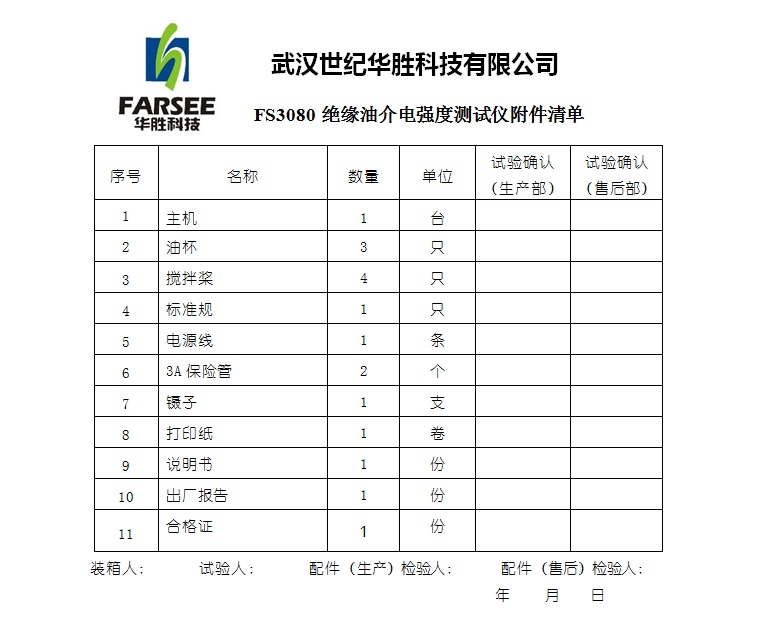

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

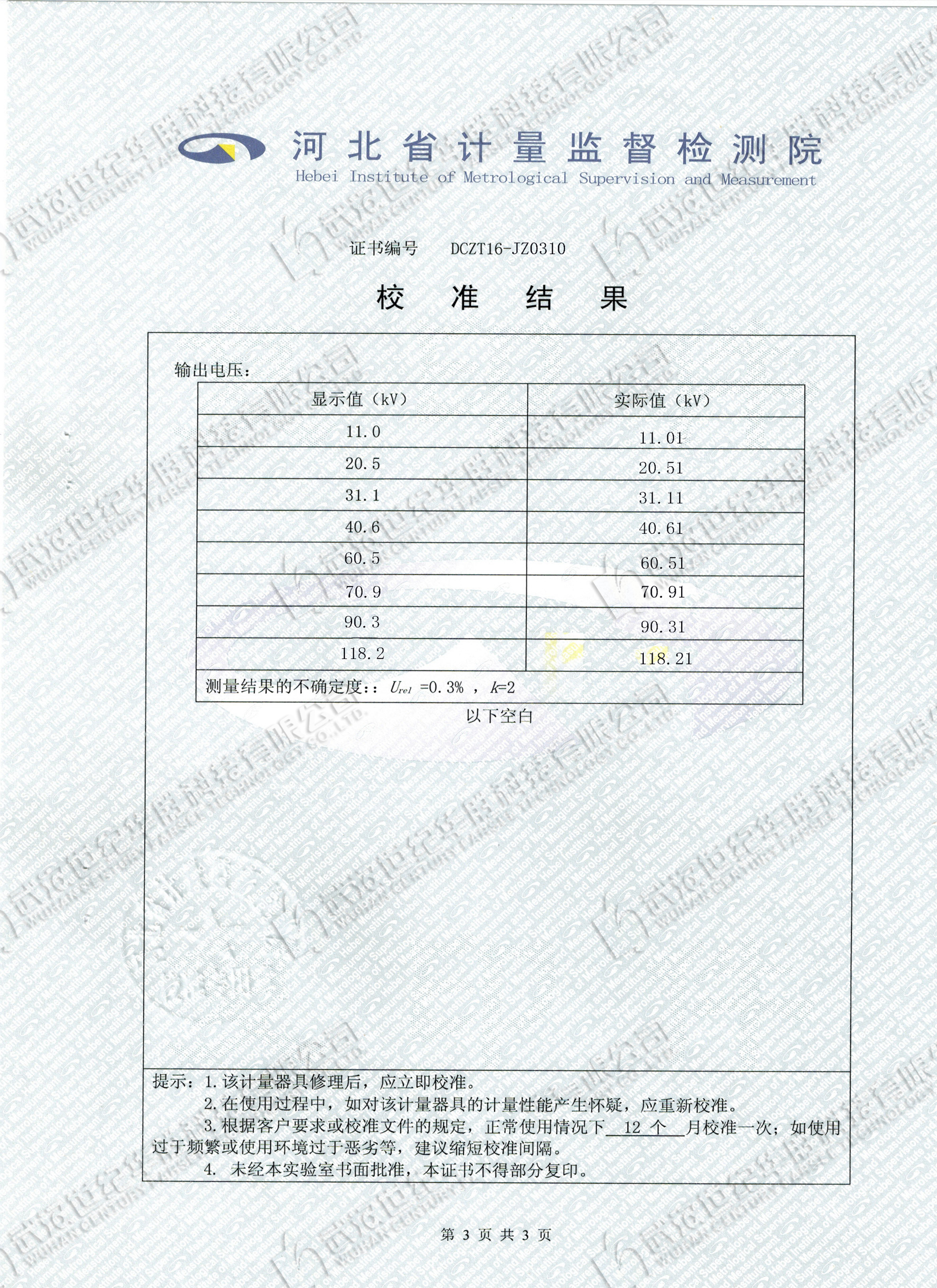

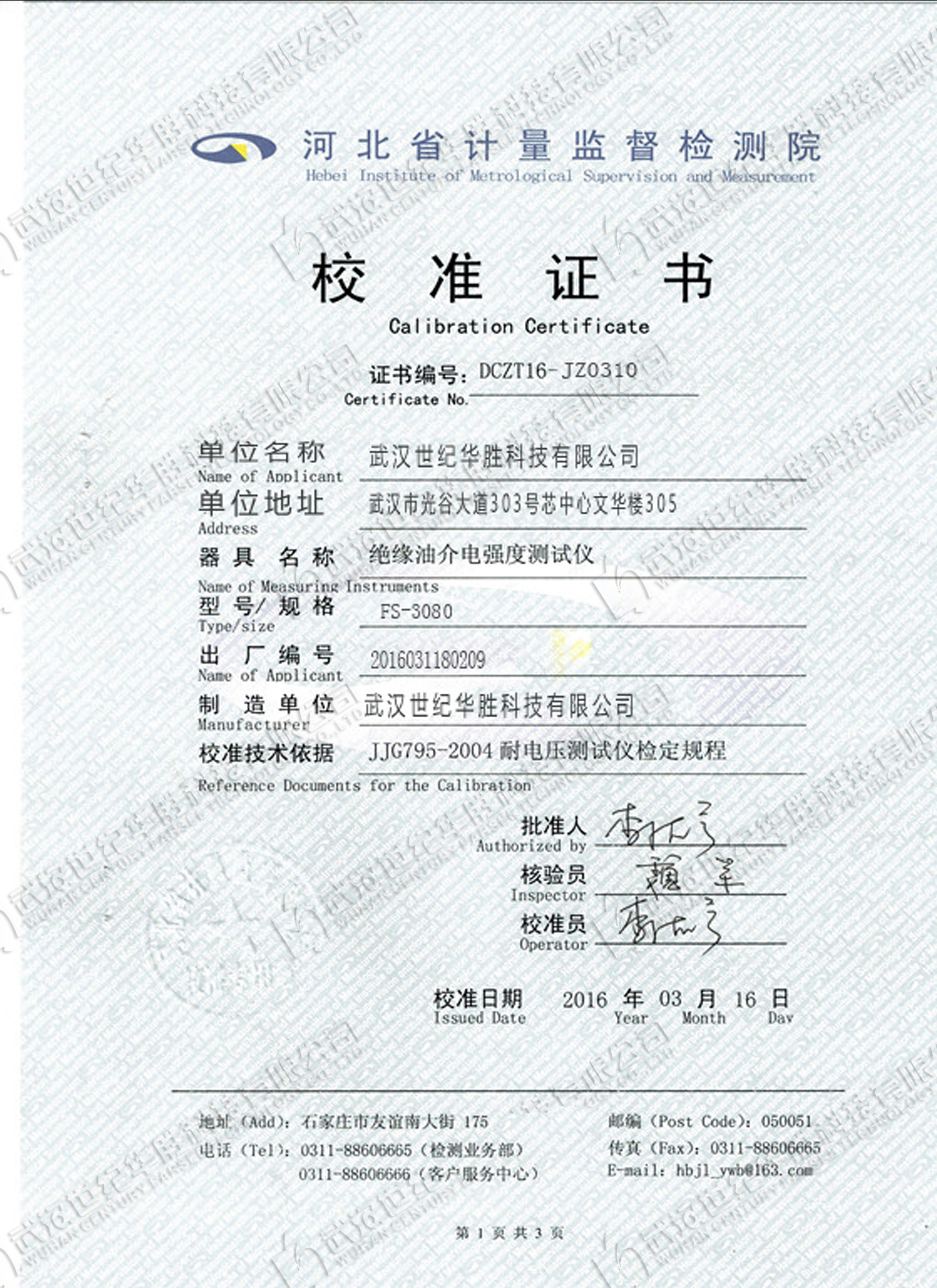

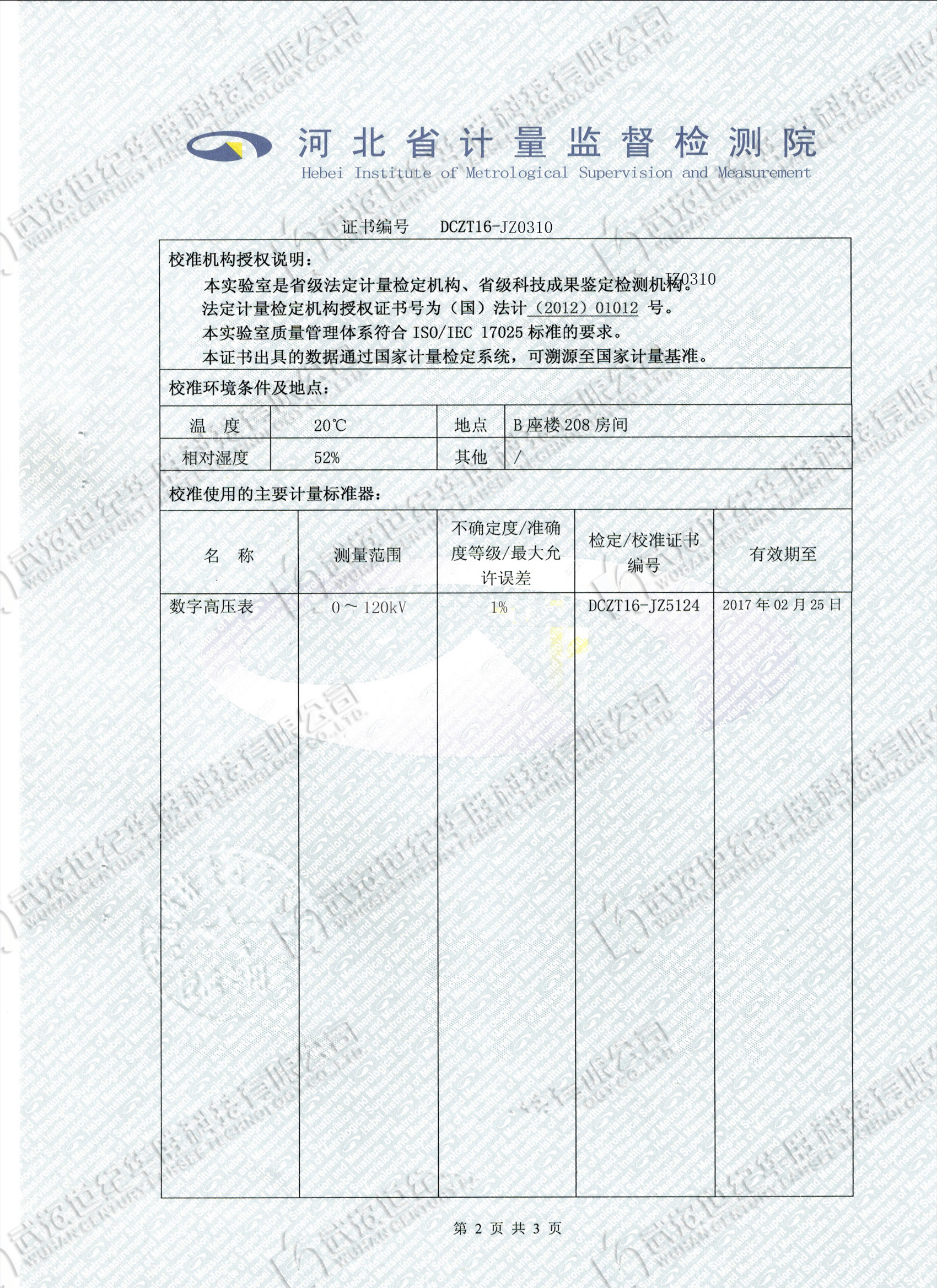

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
