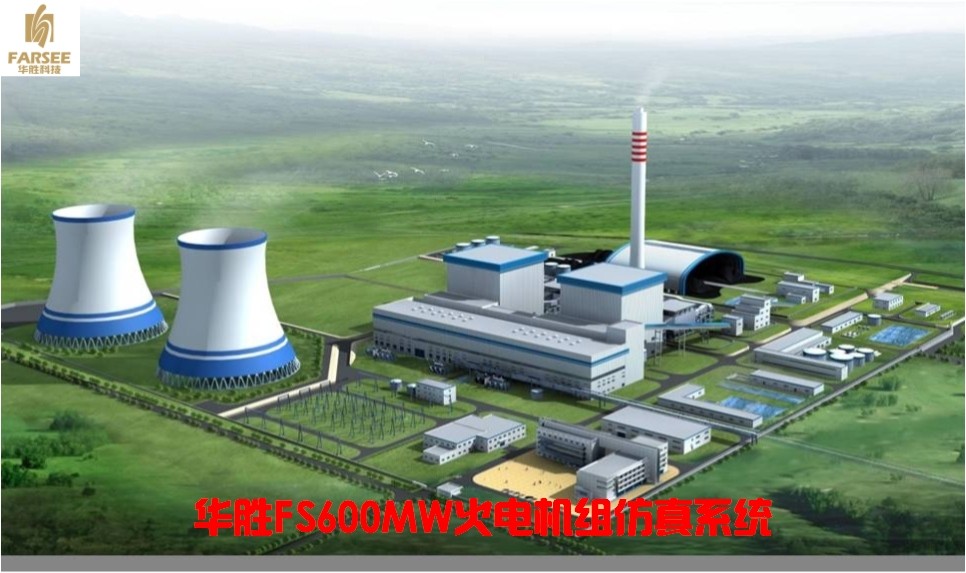

一、概述
火電機組仿真是運行值班員職業技能鑒定實操項目的規定軟件，也是電廠熱動類、電氣類專業課程和實訓項目的重要教學軟件。華勝FS系列火電機組仿真軟件符合DL∕T 1022-2015 《火電機組仿真機技術規范》，完全可以仿真實現火電機組運行值班員工作職責，即巡視、監視、調整控制電站所有動力設備和電氣設備，電氣設備的倒閘操作，電站各種事故、不正常工作狀態的處理。

二、華勝電力仿真的優勢
1．歷史悠久：20多年電力仿真技術研究、開發、教學、培訓。
2．技術?先進：具有自主知識產權的電力仿真開發平臺，維護方便、系統穩定、持續開發。
3．專業專職：專業的計算機仿真專家和電氣工程專家，專職的仿真培訓教師。
4．培訓經驗：已培訓國內、國外（巴基斯坦、印尼等）發電廠、變電站技術人員和大專院校師生上萬人。
5．權威鑒定：參與國家職業資格技能鑒定發電廠、變電站值班員中級工、高級工、 技師和高級技師的試題庫的編制和電力行業標準《DL/T 1023-2015變電站仿真機技術規范》、《DL/T 1022-2015火電機組仿真機技術規范》、《DL/T 1024-2015水電仿真機技術規范》的起草工作。
6．系列產品：10 ~ 1000kV電壓等級變電站、12MW ~ 1000MW容量火電機組和85MW~ 170MW容量水電機組仿真系統。

三、華勝FS系列電力仿真軟件的特點
1．一套軟件有兩個模式：既有針對電廠集控專業完整仿真，又有針對電氣專業簡化動力部分的電廠仿真。
2．設置幾百種故障和不正常工作狀態，涵蓋電站值班員職業技能鑒定的考試范圍。
3．設置事故包括一、二次故障，電氣、非電氣故障，簡單和復合故障等。
4．全中文界面提示，不需要任何特定方式和約定，僅用鼠標即可操作，易學易用，入門非常簡單。
5．設置典型工況，也可自行設置工況，調用工況十分方便。
6．獨特的3D/2D雙模仿真電站場景顯示，易于操作、真實感強。
7．自動記載仿真操作過程，便于自查和考核。
8．基于典型的電站，可根據用戶的要求適當修改仿真系統。
9．局域網連接，不需專用服務器，可集中或分散培訓，一機在手，隨時學習。
10．降低培訓費用，一次性投入，反復培訓，無需維護、管理人員。
11．實用性強，適合不同層次電氣運行人員的培訓。
12．具有豐富的電站技術資料，包括設備清單、設備技術參數、運行規程等。
13．對電腦配置要求低，軟件容量小，主機不需要專用服務器，安裝簡單、運行穩定、運行速度快。

四、華勝FS系列電力仿真軟件的培訓模式
1．講課演示模式
教練員可以通過主機控制任意一臺學員機，結合仿真培訓系統進行講解和演示。
2．單機訓練模式
一臺單計算機可形成一個獨立的培訓環境。
3．聯機訓練模式
兩臺或兩臺以上計算機可以通過局域網絡連接為一個系統，由多人在一個站中完成仿真培訓任務。教練員機仍可與該系統連接，指導和監控每臺機的仿真培訓。
4．考核功能
系統具有考核功能，能夠自動記載、保存和打印操作步驟，便于通過嚴格考核提高學員的運行水平。

五、華勝FS系列火電機組仿真軟件組成
（一）數學模型軟件
數學模型以基本物理原理為基礎，以實際機組的資料為依據，采用模塊化建模方式完成。所建模型精度高，能完整地描述機組的靜態和動態的全過程，包括從鍋爐吹掃、點火、升溫、升壓、暖機等各種工況下的啟動、并網、升負荷以及正常停機和各種事故現象。數學模型軟件由以下幾部分組成：
鍋爐系統數學模型軟件；
汽輪機系統數學模型軟件；
電氣系統數學模型軟件；
控制系統數學模型軟件。
（二）DCS操作員站軟件
模擬機組DCS系統的運行畫面顯示和操作。該軟件在DCS操作站計算機上運行。DCS畫面完全比照實際機組的DCS畫面繪制，操作人員幾乎感覺不到與實際畫面的差別。
（三）就地操作站軟件
就地操作站功能軟件用于模擬實際機組的就地操作。本系統具有系統全面、過程完整、操作、監視功能強大的就地操作站。為強化仿真系統的培訓效果，機爐就地操作站不僅能仿真就地設備（如就地手動門）的操作，還有就地參數顯示、典型現場設備機監控點顯示，并能正確反映就地誤操作的自然注入故障；電氣就地操作的設計使學員在仿真系統上能按照現場實際操作票完成電氣設備倒閘操作。電源、開關柜、保護與自動裝置軟仿真屏，具有與現場一致的外形、顏色、信號，屏、設備的布置也與?現場一致。
（四）教練員臺軟件
教練員臺管理功能完善，使用靈活，具有如下功能：
1．可以根據培訓不同階段的需要，通過在教練員站上設置，主機、操作員站、就地操作站可以相互替代，也可合為一體。主機、操作員站、就地操作站合為一體時，每臺計算機都可以獨立運行一套仿真系統。
2．能方便地進行系統重組。例如，對于一個由6個操作員站（含就地操作站）組成的一臺600MW機組仿真系統，可以在線組合成能獨立運行2套（三機一套）、3套（2機一套）、或者6套（1機一套，相當于6臺機獨立運行）仿真軟件的系統。
3．監視、指導學員操作方便。教練員臺上能隨意選擇任一學員操作站的操作員站或就地操作站畫面進行在線顯示（并在需要時進行操作，如自然注入故障），全方位掌握學員的操作情況，及時進行操作指導。
4．自動評分，記錄操作錯誤及誤差，進行成績評定，并實時在線給出操作分?jǐn)?shù)。

六、產品別稱
火電仿真軟件，火電廠仿真培訓軟件，電力系統仿真軟件，火電廠仿真機，火電廠仿真軟件，火電廠仿真培訓軟件，火電機組仿真，汽輪發電機組仿真，電廠仿真

本系統中的設計、制造、測試及安裝，采用的相應質量標準、技術標準、試驗規程以及在技術規格書中規定的任何其他標準。參照標準和規范的最新版本(含修改部分)的要求執行。如果幾種規范和標準適用于同一種情況，則遵循最為嚴格的規范。

本系統所提供技術方案遵循下列標準規范，但不限于此，并使用各標準的新版本：

DL∕T 1022-2015 火電機組仿真機技術規范

DL5003-91 電力系統調度自動化設計技術規程

DLJ107-2000 220kV～500kV變電所計算機監控系統設計技術規定

GB2887-89 計算機場地技術條件

GB/T8566-95 信息技術軟件生存期過程

GB8567-88 計算機軟件產品開發文件編制指南

GB9386-88 計算機軟件測試文件編制規范

GB/T 12504-90 計算機軟件質量保證計劃規范

GB/T 31464-2015 電網運行準則

　　一、教學資源

　　1.培訓資料：包括仿真火電站的設備清單、操作票，軟件操作指南等。

　　2.教材資源：提供以所投標設備為載體編寫的教材。

　　3.視頻資源：提供符合投標要求的仿真軟件視頻資料。

　　4.實訓大綱：提供與仿真軟件配套的實訓計劃或者大綱要求，便于教師在使用軟件具有參考資料。

　　5.實訓教學項目：提供與仿真軟件配套的實訓項目。

　　二、軟件安裝

　　提供計算機房的物理連接、ＩＰ地址設置等正常的情況下，將軟件安裝到教員機、學員機上，并保證教員機與學員機之間的通迅連接正常，實現軟件的正常使用功能。

　　三、售后服務

　　1.提供終身免費升級，終身售后服務，免費升級軟件和修改軟件中的錯誤，免費調換損壞的軟件加密裝置，確保我校正常使用本軟件。

　　2.長期免費為學校培訓2至3名教練員，并輔助教師獲得變電站值班員仿真培訓師資格證書。

　　四、其他要求

　　1.產品參數由學院授課教授對該裝置相關功能進行確認與驗收。

　　2.提供制造商針對本項目的授權書和售后服務承諾書原件，質保3年。

　　3.提供產品圖片彩頁樣本或?qū)嵨锊噬珗D片，提供符合招標文件技術指標的產品簡介和實訓指導書各一本。　　

?
