產品說明書
產品圖集
產品視頻概述
FS系列調頻串聯諧振試驗裝置適用于大容量、高電壓的電容性絕緣試品，如發電機、電力變壓器、高壓交聯電力電纜、互感器、套管等的高壓耐壓試驗，裝置電壓和容量大小可根據用戶需求定制。變頻串聯諧振試驗裝置是運用LC串聯諧振的原理，通過改變輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。 華勝FS系列變頻串聯諧振高壓試驗裝置符合 DL/T 849.6-2004《高壓諧振試驗裝置》技術要求。
調頻串聯諧振試驗裝置主要功能和特點
☆ 裝置可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
☆ 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程;掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
☆ 支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗?zāi)Ｊ剑扑]使用“自動調諧+手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
☆ 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及*作提示功能。全觸摸屏*作及顯示，具備試驗數據保存和查詢功能。
☆ 保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
調頻串聯諧振試驗裝置主要技術參數
☆ 諧振電壓波型：正弦波，波形畸變率<1.0% 。
☆ 輸出頻率：30～300Hz
☆ 工 作 制：滿功率輸出下，連續工作時間60min 。
☆ 品質因素：30～80
☆ 工作電源：380/220V±10%，50±0.5Hz。
☆ 工作環境：溫度-10℃～+50℃;濕度<95%，無凝露狀況 。
調頻串聯諧振試驗與其它耐壓試驗的比較
?
| 比較內容 | 工頻耐壓 | 直流耐壓 | 變頻耐壓 | 0.1Hz耐壓 |
| 耐壓等效性 | 好 | 差 | 好 | 好 |
| 絕緣破壞性 | 小 | 大 | 小 | 小 |
| *作安全性 | 較高 | 較低 | 較高 | 高 |
| 試驗接線難度 | 復雜 | 較復雜 | 較復雜 | 最簡單 |
| 最高電壓 | 較高 | 較高 | 最高 | ≤90kV |
| 設備重量 | 最大 | 最小 | 較大 | 小 |
?
調頻串聯諧振試驗裝置適用范圍
☆ 電纜變頻諧振裝置;
☆ 發電機交流耐壓裝置;
☆ 變電站電氣設備交流耐壓諧振裝置;
☆ CVT檢驗用諧振升壓裝置等。
產品別稱：
串聯諧振高壓耐壓裝置，變頻串聯諧振裝置，調諧耐壓試驗裝置，調諧高壓發生器。
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB50150－2006 |
電氣裝置安裝工程電氣設備交接試驗標準 |
|
2 |
DL/T474.4-2006 |
現場絕緣試驗實施導則－交流耐壓試驗 |
|
3 |
DL/T596-1996 |
電力設備預防性試驗規程 |
|
4 |
GB/T16927.1-2-1997 |
高電壓試驗技術 |
|
5 |
DL/T1015 |
現場直流和交流耐壓試驗電壓測量系統的使用導則 |
|
6 |
GB/T311.1-1997 |
高壓輸變電設備的絕緣與配合 |
|
7 |
GB10229-1988 |
電抗器 |
|
8 |
GB1094.3-2003 |
電力變壓器 |
|
9 |
GB191-2000 |
包裝儲運圖示標志 |
|
10 |
JB/T9641-1999 |
試驗變壓器 |
|
11 |
IEC358(1990) |
耦合電容器和電容分壓器 |
|
12 |
GB4793-1984 |
電子測量?jī)x器安全要求 |
|
13 |
GB/T3859.2-1993 |
半導體變流器應用導則 |
|
14 |
GB/T2423.8-1995 |
電工電子產品基本環境試驗規程 |
|
15 |
DL/T849.6-2004 |
電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置 |
?

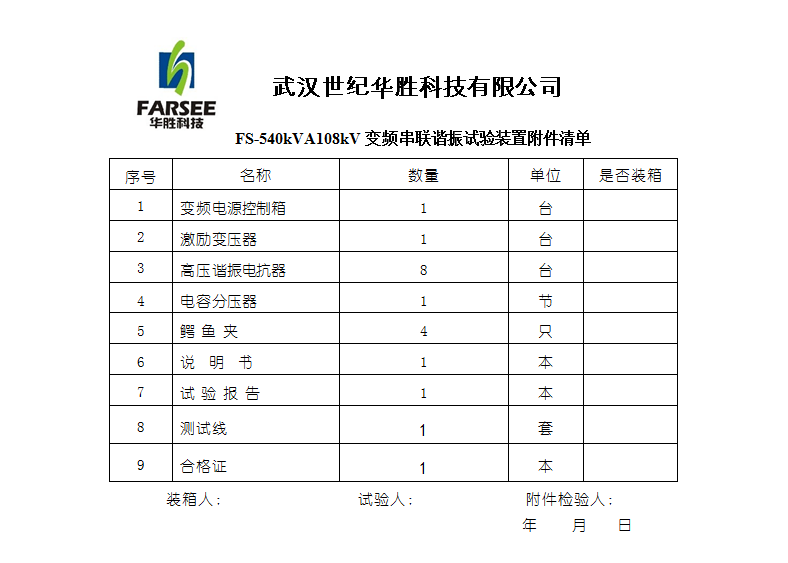

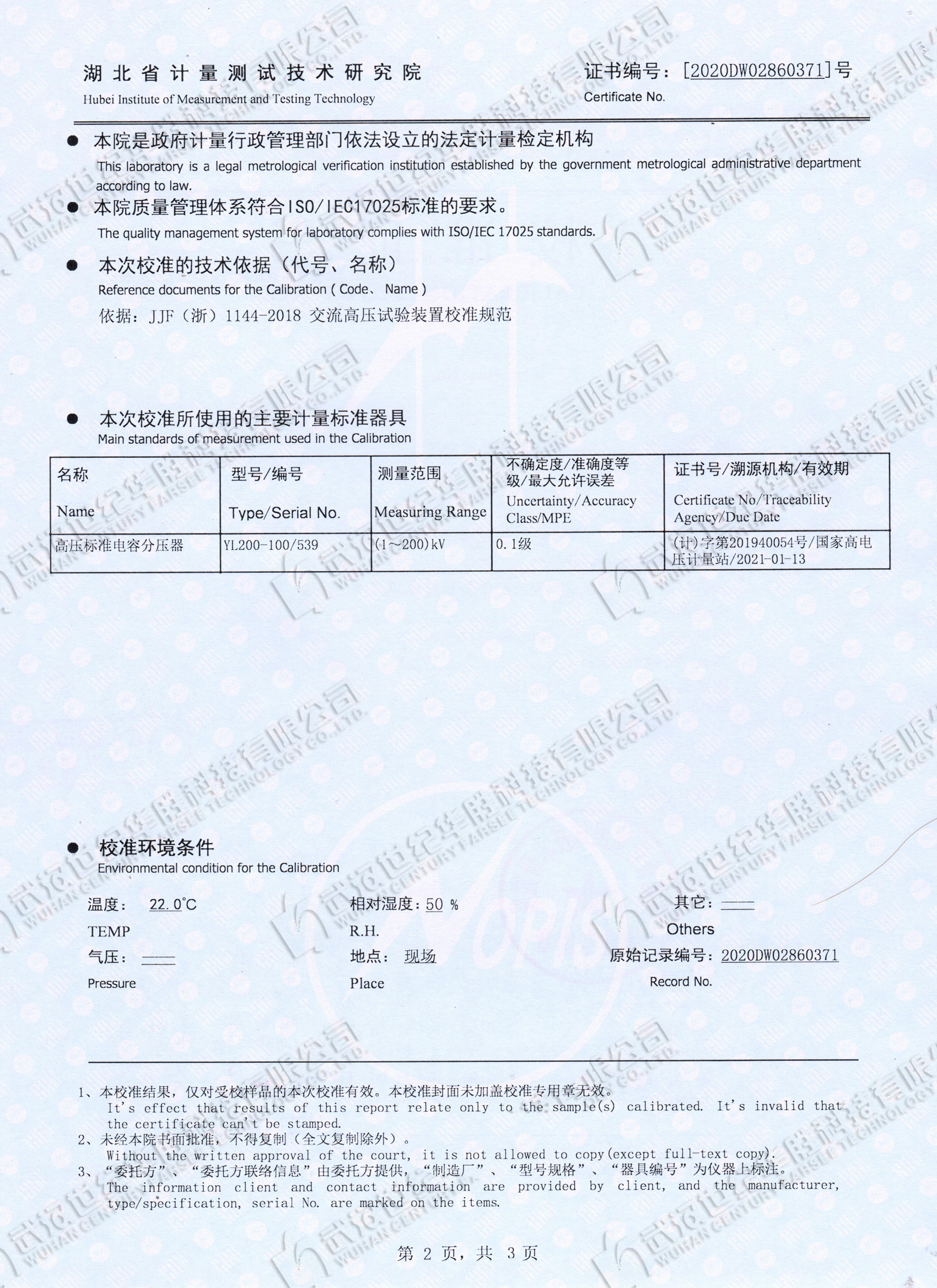

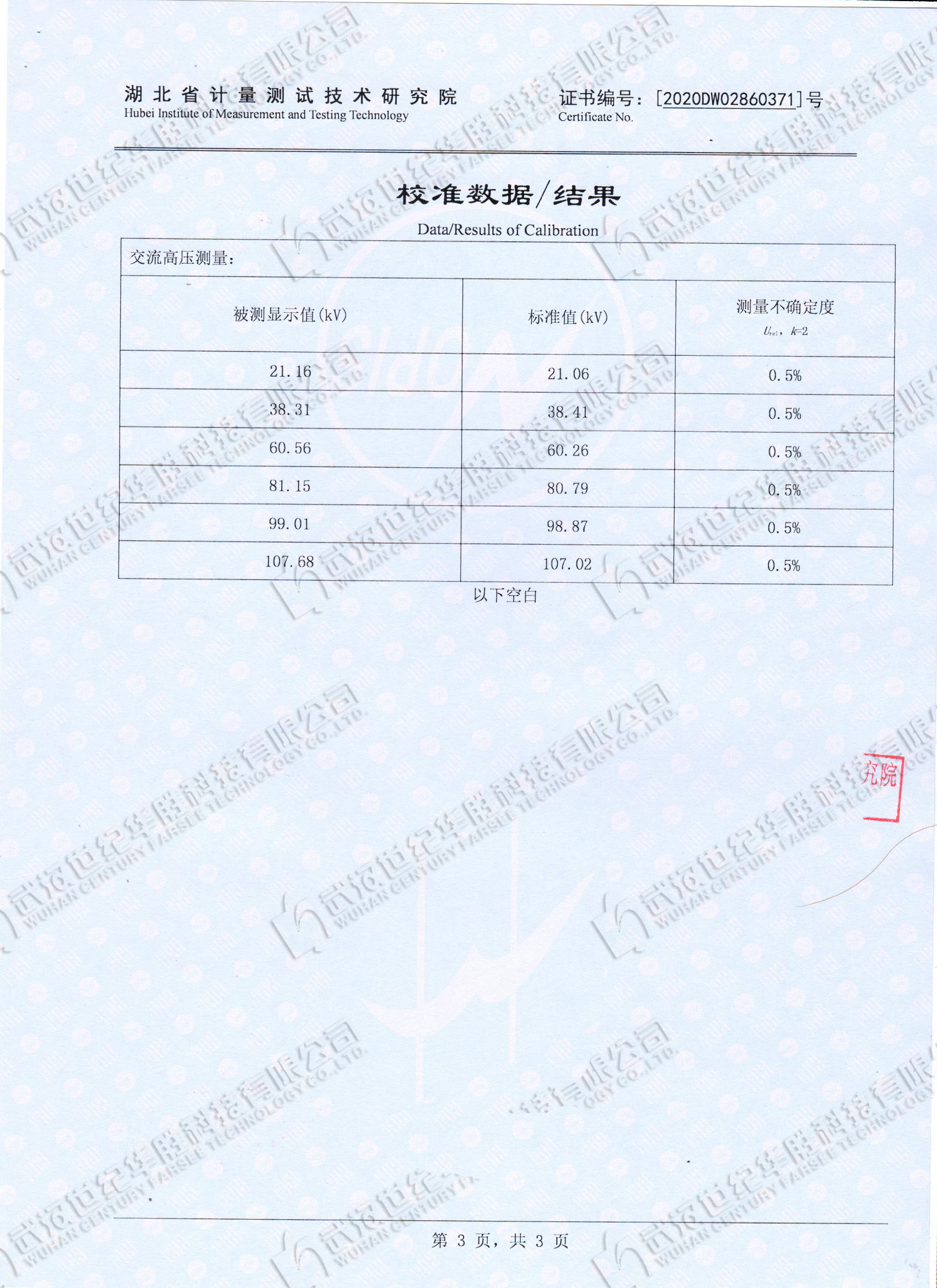

1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
